Name: USB Type-Cケーブルテスター
Brand: いぬにゃんハウス🏡
Availability: InStock

USB Type-Cケーブルテスター

お一人様1個まで

物販商品（自宅から発送）
USB Type-Cケーブルテスター（Type-C電源）
支払いから発送までの日数：4日以内
残り1点
¥ 390
物販商品（自宅から発送）

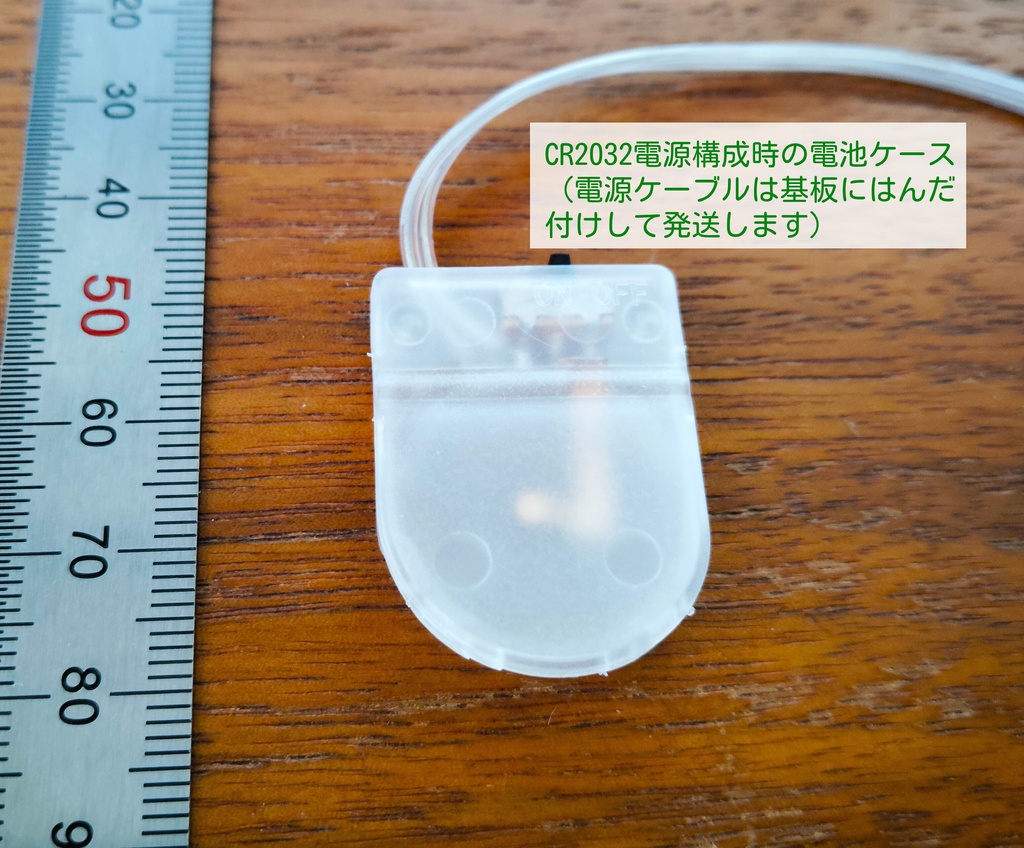

USB Type-Cケーブルテスター（CR2032電源、電池自体は付属しません）
支払いから発送までの日数：4日以内
残り1点
¥ 440

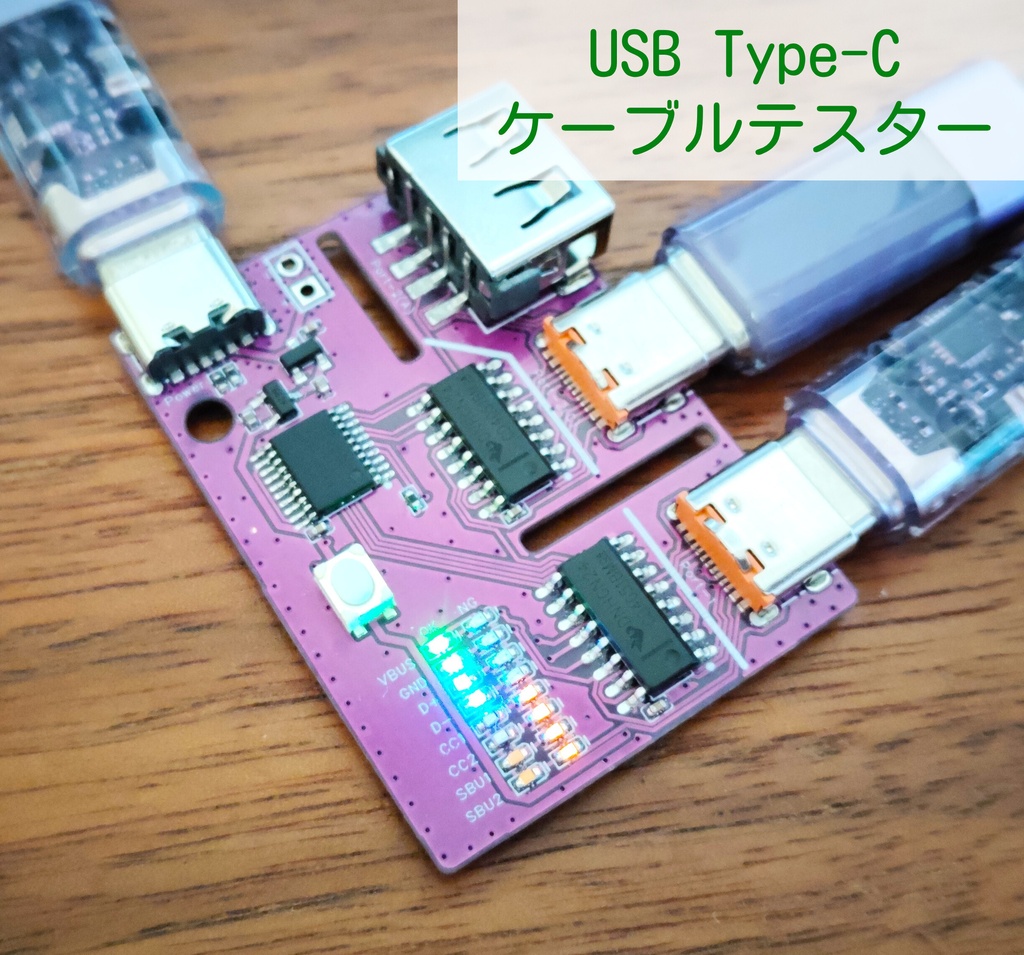

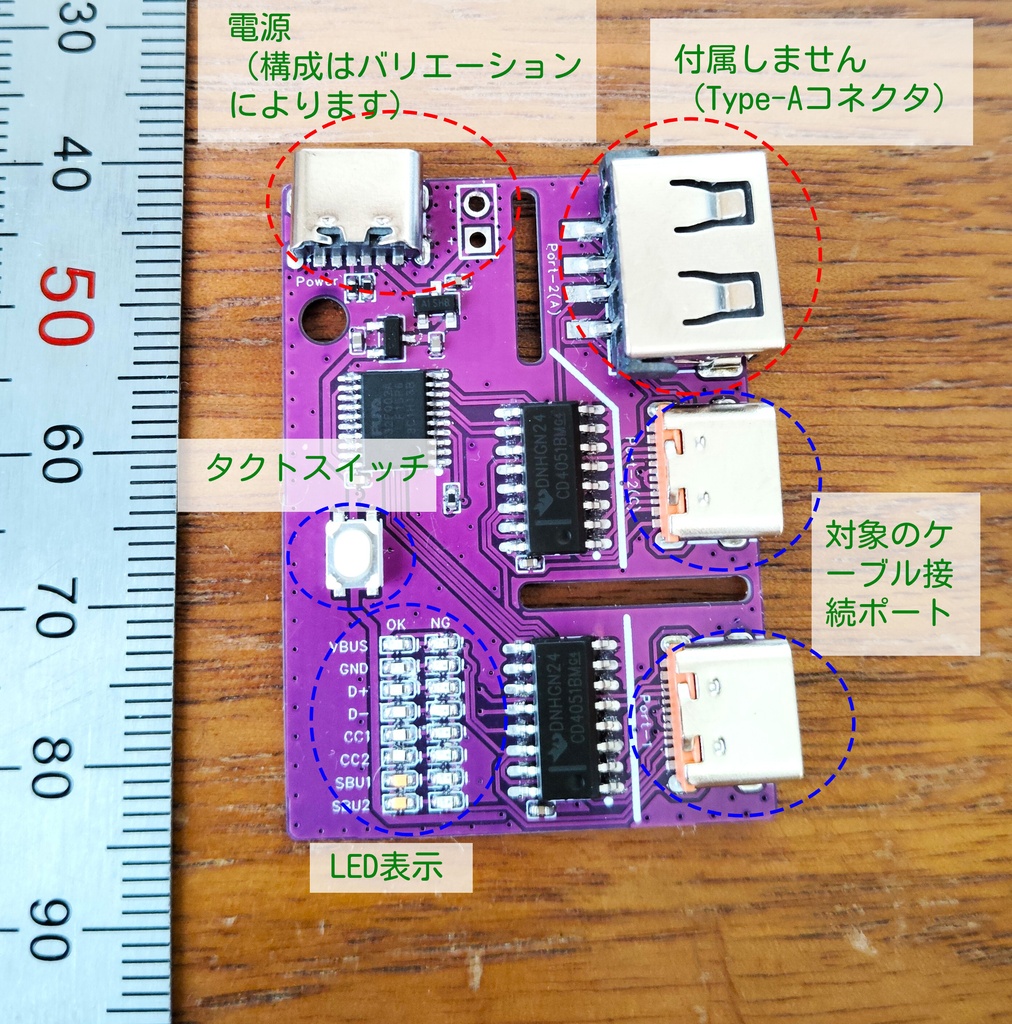

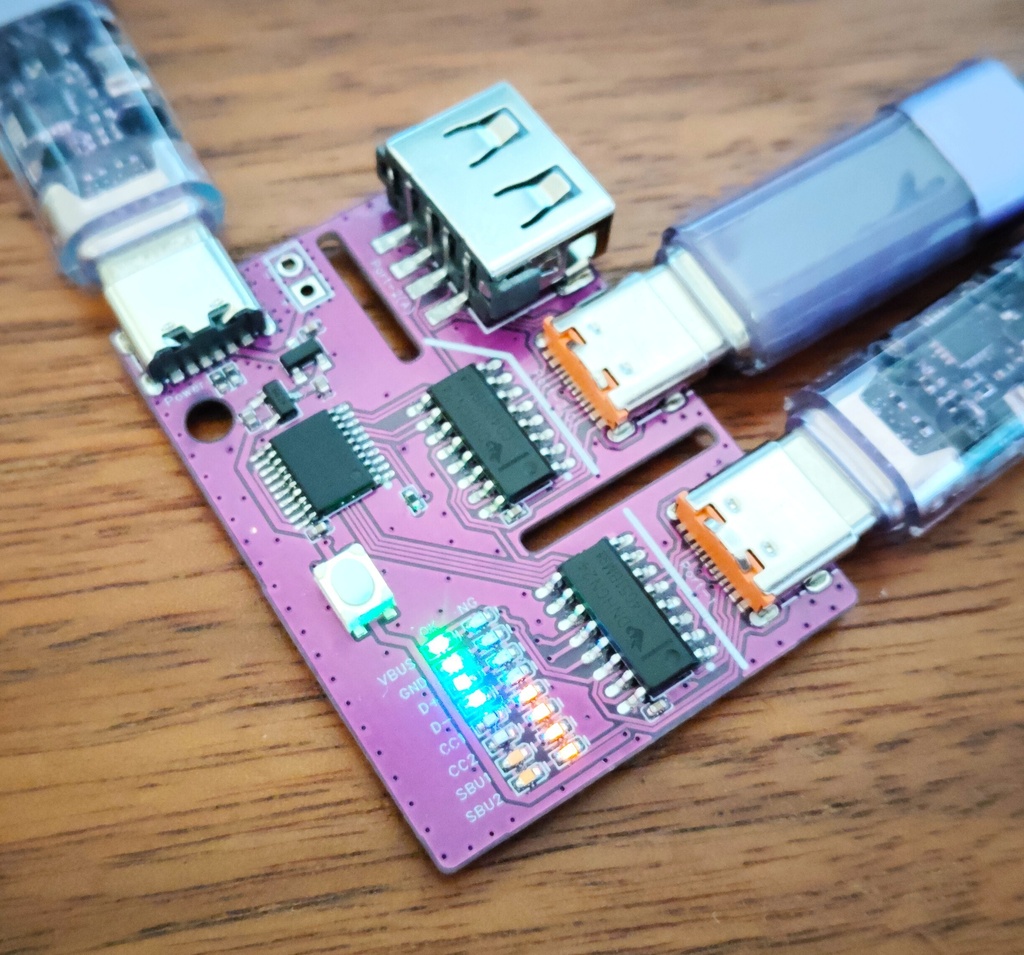

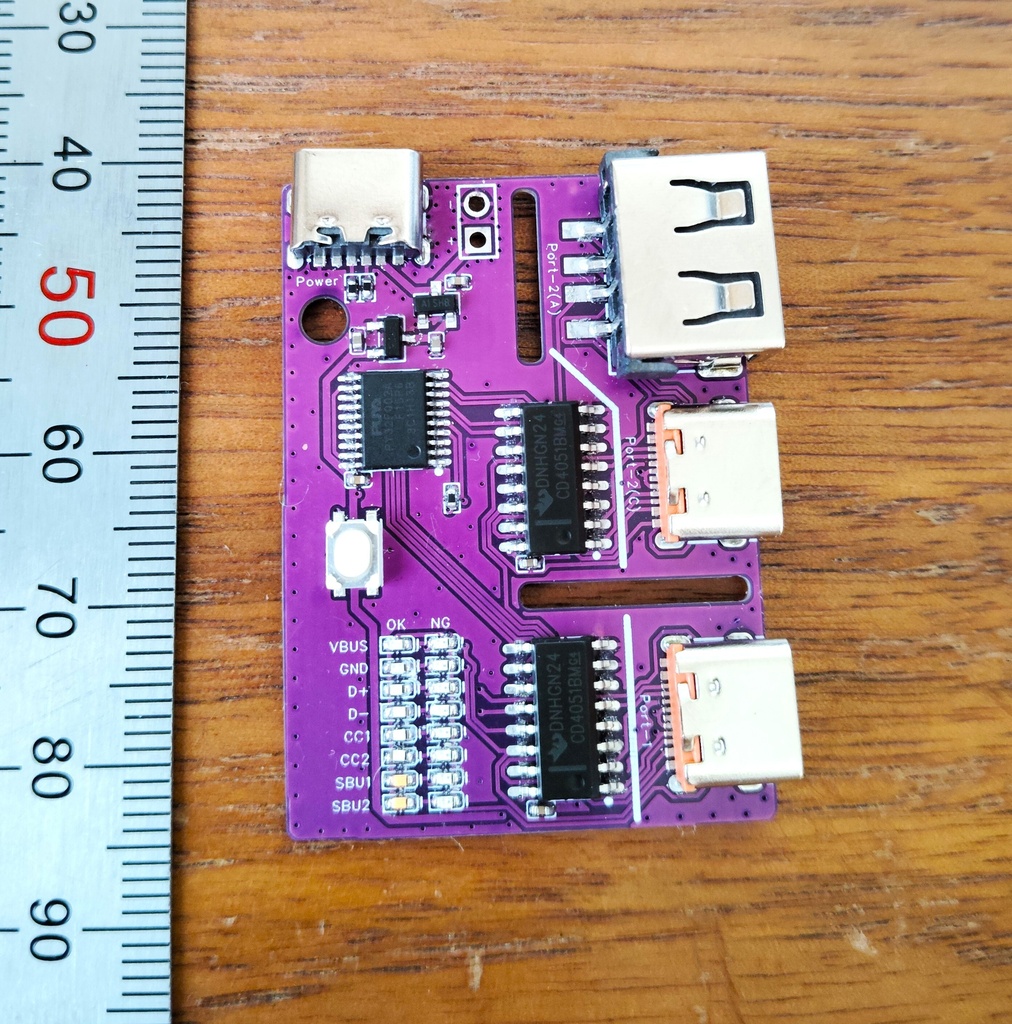

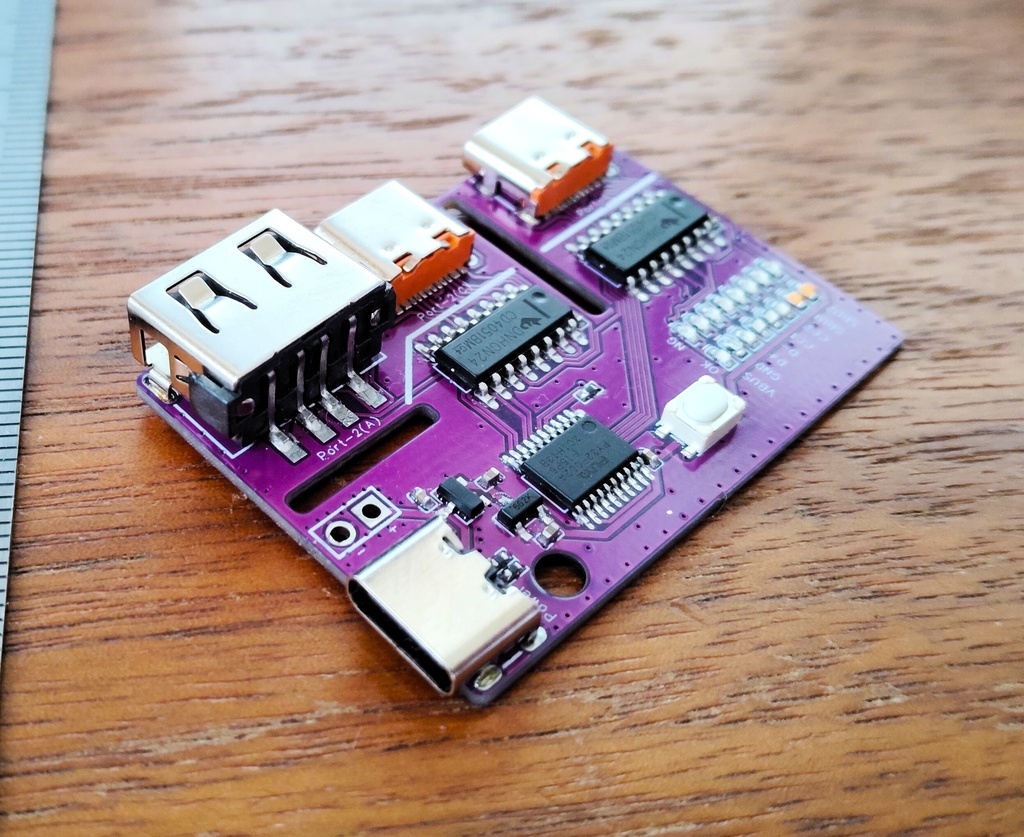

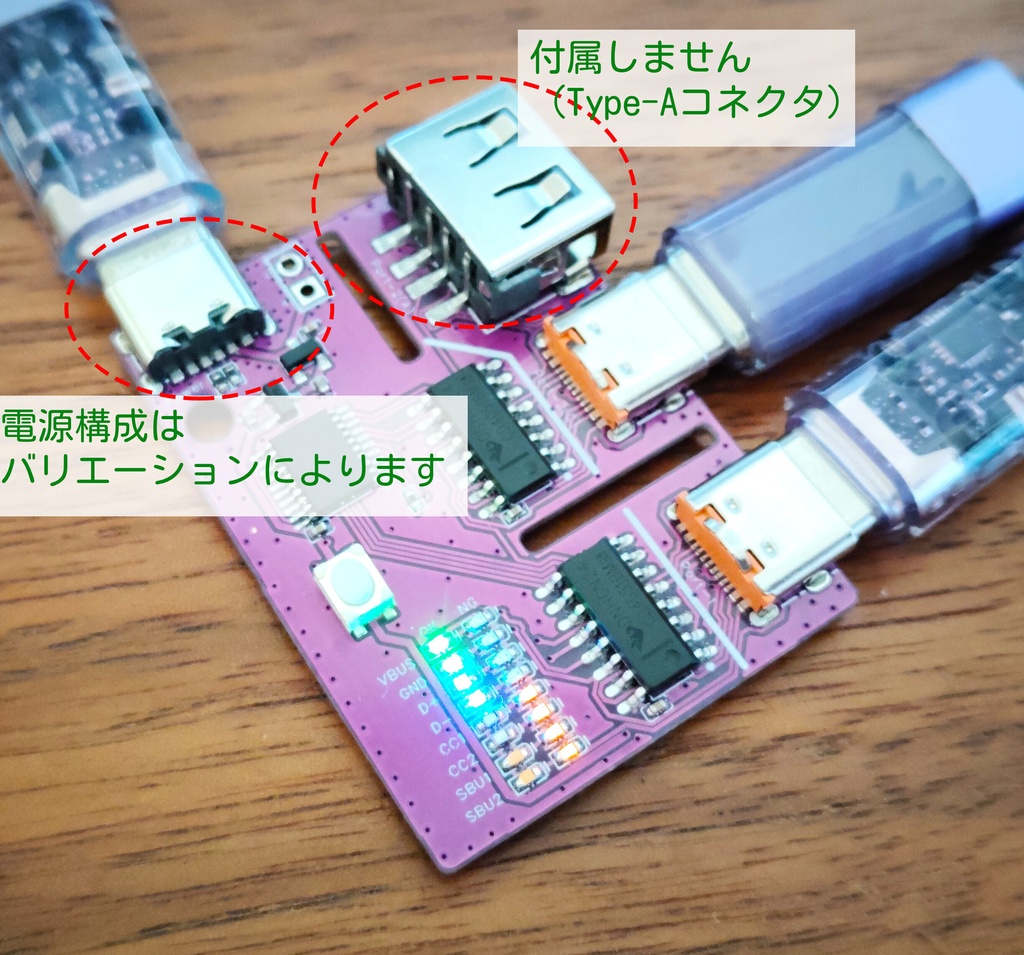

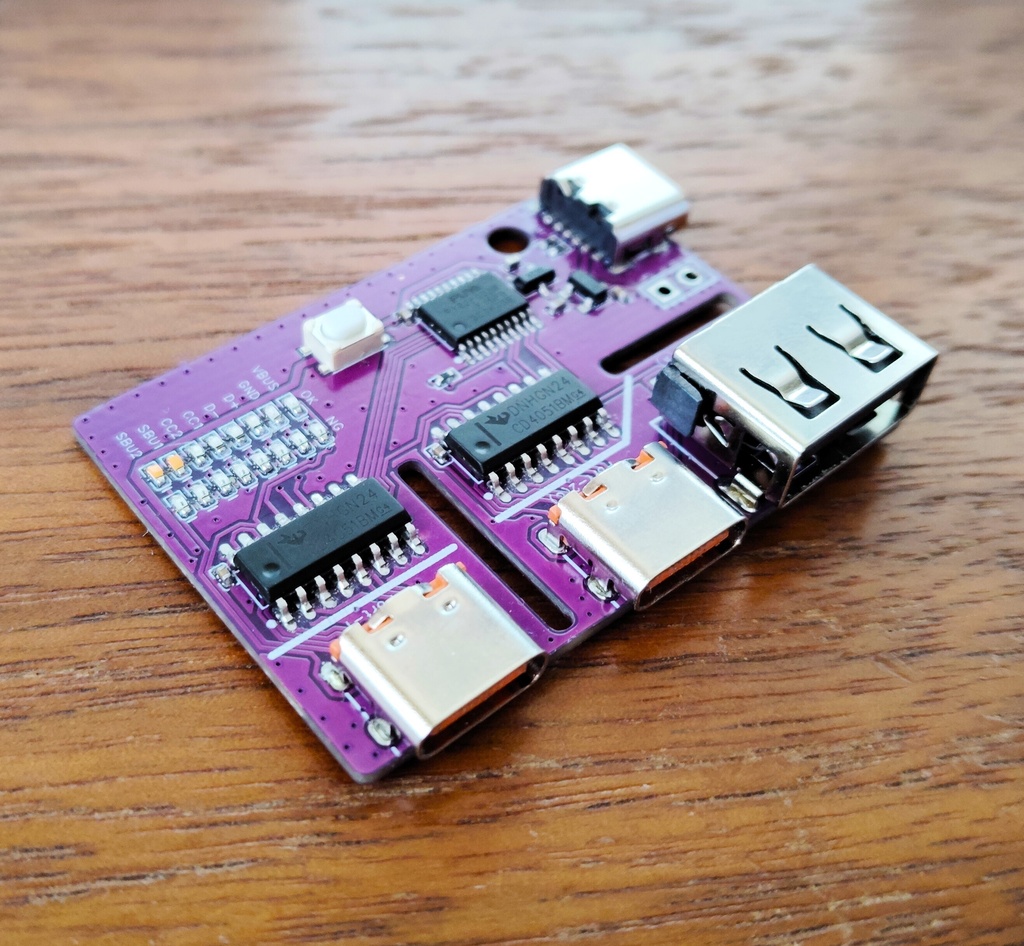

USB Type-Cケーブルテスターですケーブルの結線状況をLED表示します USB 2.0相当までの結線確認になります（VBUS, GND, D+/D-, CC1/CC2, SBU1/SBU2）写真に写っているType-Aのコネクタは搭載しません（別途コネクタを搭載いただければ利用可能です）オレンジ色のType-C 2ポートそれぞれに確認対象のケーブルを接続します電源はType-C(黒色のポート)とCR2032(電池自体は付属しません)が選べますバリエーションでご用意しておりますのでご希望の方をご購入お願いいたします

使い方

電源を入れ、ケーブルをPort-1およびPort-2(いずれも基板にシルク印刷がございます)へ接続するとLEDにて結線状況を表示します各電力線・信号線毎にOK(通線)/NG(断線)の点灯にて表示しますボタン（タクトスイッチ）を押すと表示モードが変わります（後述）

注意点

ケースなどは付属しませんボードのみです USBケーブルなども付属しません LEDの色は選べません。写真とは異なることがありますケーブルの特性などにより判定が誤ることがございます表示は参考としてお取り扱いください通線確認用のポートはケーブルの先に対向機器が繋がっていない状態で接続してください（特に活線接続されますと、接続された相互の機器全てにて故障させる可能性があります）

表示モード

※約３秒おきにケーブル状態確認動作のため一時的にLEDが全消灯します電源投入時・一括表示（通常）　各信号線毎にOK(通線)、NG(断線)のいずれかが点灯しますボタン押下毎に以下遷移します・一括表示（詳細）　各信号線毎に以下となります(OK,NGの両方が点灯することがあります) 　　- OK点灯：通線あり　　- NG点灯：断線、他とのショートあり・信号線個別表示　ボタン押下毎にVBUS～SBU2まで順に各信号線状況を表示します。SBU2の次は一括表示（通常）に戻ります　　- OK点灯：通線あり　　- OK点滅：通線あり、CC1/2の場合VBUSへのプルアップ抵抗あり　　- NG点灯：断線あり　　- NG点滅：他とのショートあり（この場合、ショートしている先の信号線のNGが点灯します）上記の「点滅」は最初に書いた（約３秒おきにケーブル状態確認動作のため一時的にLEDが全消灯します）より高速な点滅となります LEDの表示用信号はケーブルテストに使う信号出力(Port-1)とポートを共有しており、ケーブル内蔵のプルアップ/ダウンやショート(例えばPD以外の充電規格との互換性のためにD+~D-間をコネクタ側でショート(または低抵抗で接続)させているケーブルがあります)などにより、特に信号線個別表示時に他の信号線のLEDも点灯/点滅することがあります例えば、電力表示機能をもったケーブルなど、VBUS~GND間に回路が入ったケーブルではVBUS~GND間にショートがあるように表示されることがあります
